Laptop Lenovo G50-70 lỗi mất nguồn sửa lấy liền

=============================

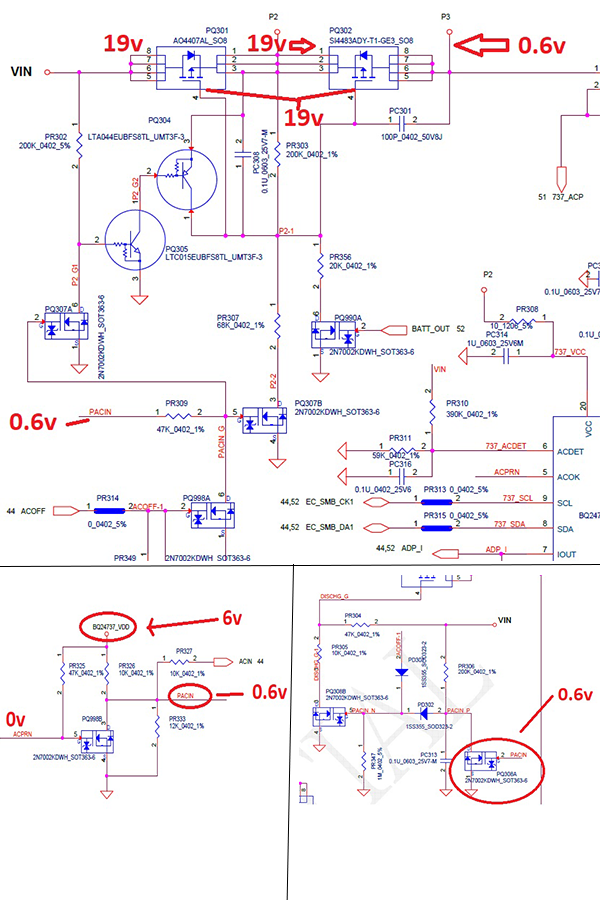

Sơ đồ mạch laptop lenovo G50-70

↪️ Tiếp nhận máy không nguồn. Kỹ thuật tiến hành tháo máy kiểm tra sơ bộ phát hiện chân D của mosfet PQ302 chỉ còn 0.6v. Chân S và chân G đều có 19v. Tới đây là ra vấn đề PQ302 là mosfet thuận nên chân G có áp 19v nên mosfet PQ302 sẽ không dẫn từ S qua D.
↪️ Theo sơ đồ mạch chân G của PQ301 và PQ302 được điều khiển bởi 2 chân tín hiệu ACOFF và PACIN. Kiểm tra lệnh ACOFF tốt. Chân lệnh PACIN thì chỉ còn 0.6v.
↪️ IC nguồn sạc pin BQ737 có chân REGN với mức áp 6v. Khi chân REGN qua cầu phân áp còn 3v3 và sinh ra lệnh PACIN.
↪️ Như vậy theo sơ đồ thì chân PACIN với mức áp đo đc là 0.6v là sai. Tiến hành kiểm tra những nơi nhận lệnh PACIN và loại trừ.

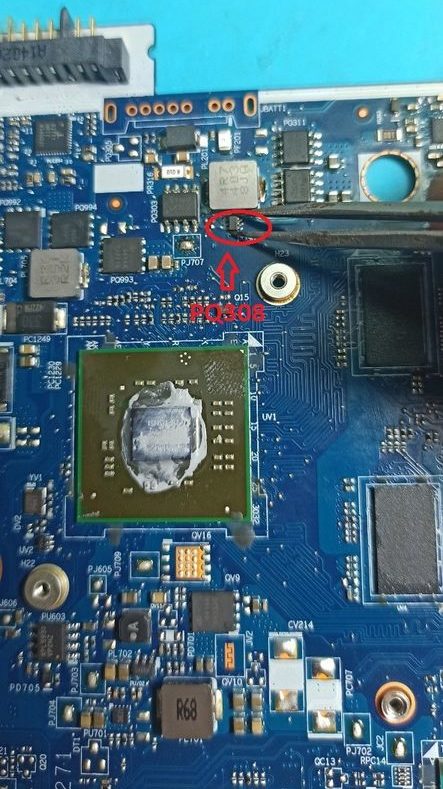

↪️ Cuối cùng phát hiện mosfet kép PQ308 bị rò kéo lệnh PACIN sụt áp còn 0.6v. Tiến hành thay mosfet kép PQ308

↪️ Từ 1 chiếc laptop lenovo mất nguồn sau khi được kỹ thuật kiểm tra giờ laptop lenovo mất nguồn đã hoạt động lại bình thường trong sự hài lòng của khách hàng

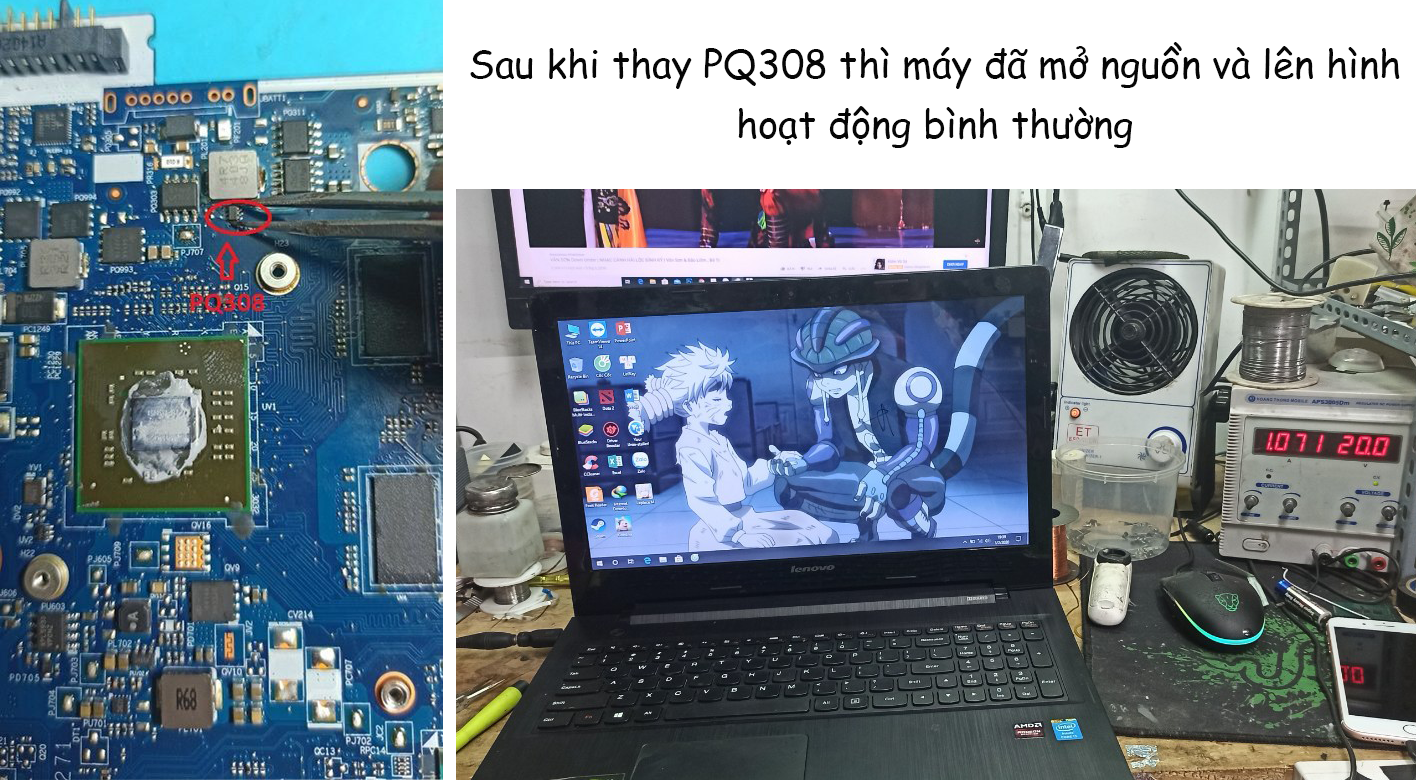

Máy đã có nguồn và lên hình hoạt động bình thường
